UXO Drill
Middels de UXO Drill kan tijdens het uitvoeren van een horizontale gestuurde boring worden gedetecteerd op ontplofbare oorlogsresten (OO). De UXO Drill is naast het opsporen van vliegtuigbommen ook geschikt voor opsporing van ontplofbare oorlogsresten met een kleiner kaliber, zoals 10,5 cm, 155 mm en/of een granaat van 25 ponder.
Vragen?
Huibert van Driel
+31 (0)6-46387780
opsporing@avg.eu
Veilige booroplossingen in risicogebieden
Bij AVG begrijpen we dat werken in gebieden met mogelijk achtergebleven ontplofbare oorlogsresten (OO) zorgvuldigheid, expertise en geavanceerde technologie vereist.
Daarom ontwikkelden we samen met Kouwenberg Infra de UXO Drill: een boormachine gecombineerd met een innovatieve magnetometer, speciaal ontworpen voor horizontale boringen in verdacht gebied. Hiermee kunnen we snel en veilig non-destructief onderzoek uitvoeren.
Dit systeem is ideaal voor het aanbrengen van buizen, kabels of leidingen in OO-verdachte gebieden. Na een pilootboring kan de buis eenvoudig worden doorgeperst, of de kabel/leiding met de pilootstang worden ingetrokken.
De uitvoering met UXO Drill
Engineering
Tijdens de engineeringsfase wordt het project voorbereid, waarbij onder andere een gedetailleerde boortekening wordt gemaakt zodat zeker kan worden gesteld dat de boring op de betreffende locatie mogelijk is. Het engineerings- en voorbereidingsproces resulteert in een gedetailleerd boorplan.
Pers- en ontvangstkuip

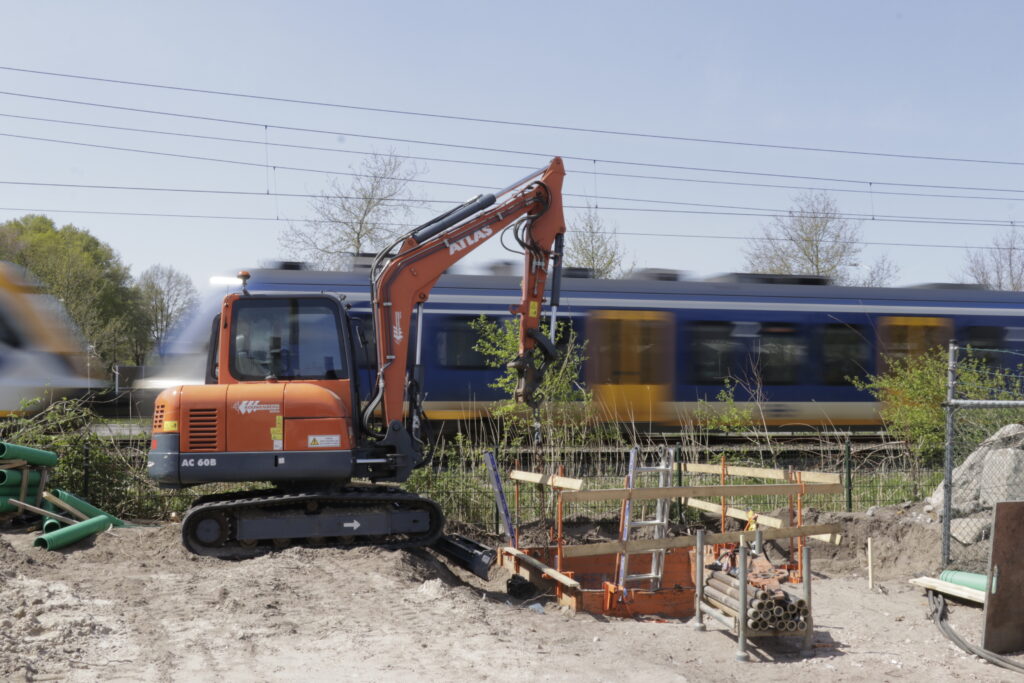

De detectie met de UXO Drill vindt plaats vanuit een perskuip en eindigt in een ontvangstkuip. Er zijn diverse mogelijkheden om een stabiele pers- en ontvangstkuip te maken. Deze putten of kuipen kunnen worden uitgevoerd in open ontgraving, middels een grondkerende bekisting of met behulp van een damwand. Tijdens het ontgraven van pers- en ontvangstkuip is het eveneens mogelijk om de opsporing van OO uit te voeren, zodat de pers- en ontvangstkuip veilig kunnen worden geplaatst.
Opstellen machine

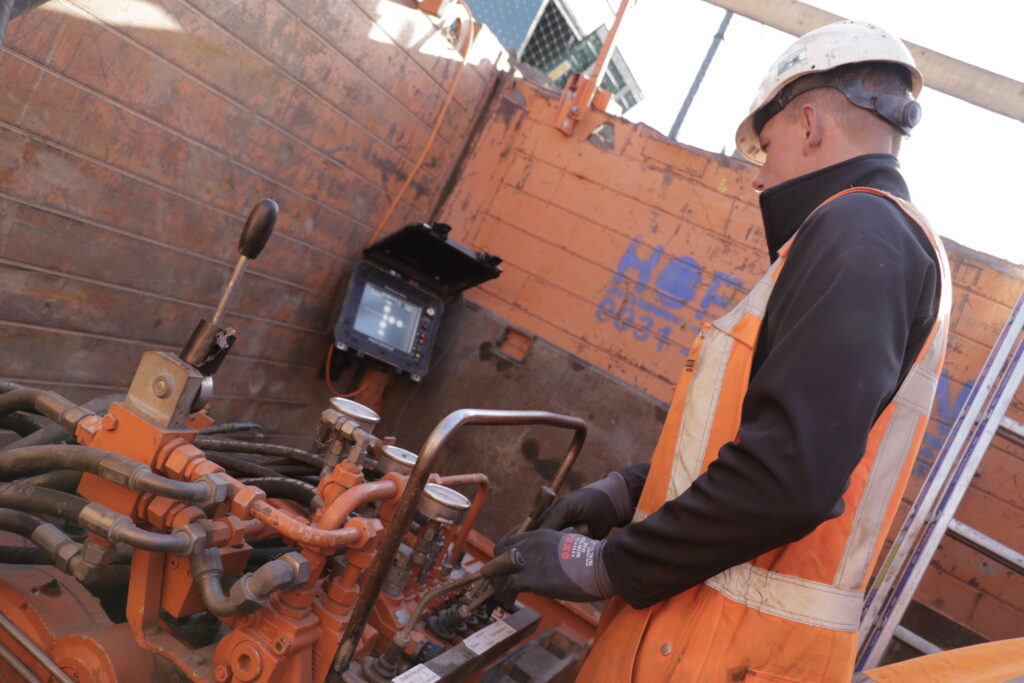

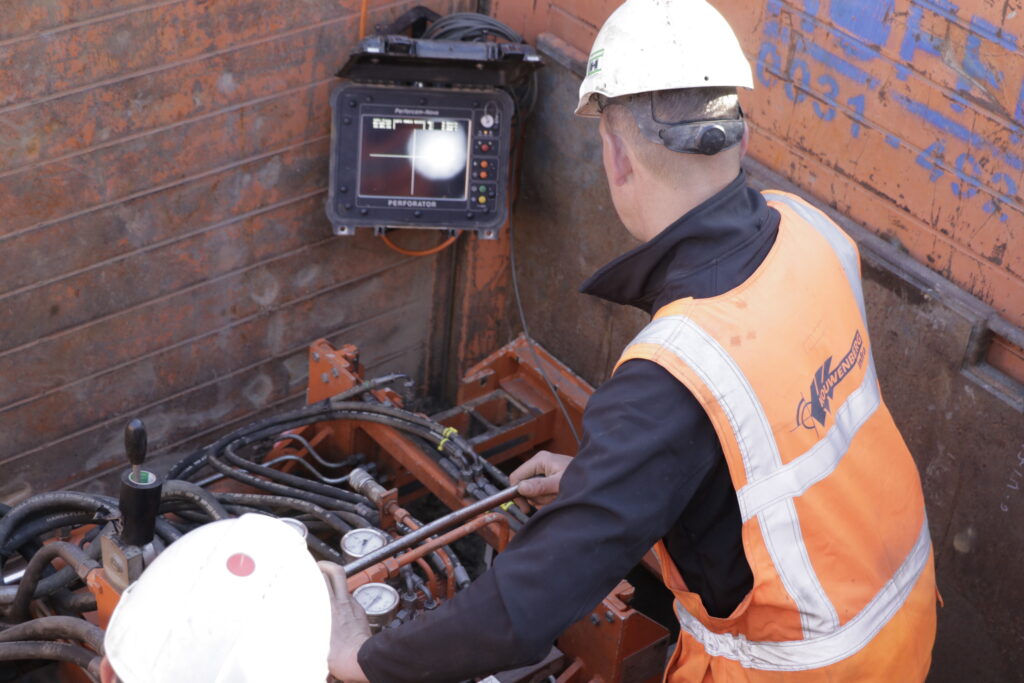

Nadat de pers- en ontvangstkuip zijn ontgraven wordt de boormachine in de perskuip geplaatst en voorzien van een monitor en camera, de OEN (Optical Electonic Navigation). De OEN dient voor de navigatie bij de pilotboring, waardoor het voor de boormeester mogelijk is bij een eventuele afwijking van de pilotboring onmiddellijk te corrigeren.
Pilootboring met OO detectie
Bij het toepassen van de UXO Drill vindt OO detectie plaats middels het maken van een pilootboring. Een gecertificeerde deskundige doet een realtime monitoring, zodat de boring veilig kan plaatsvinden. Bij het boren worden over de gehele boorlijn pilootstangen in de grond geboord. Door de stuurbaarheid van de pilootkop kan de uitgezette boorlijn nauwkeurig worden gevolgd. Tijdens het boren worden met een interval nieuwe pilootstangen geplaatst tot de stuurkop bij de ontvangstkuip arriveert.
Vrijgave en rapportage
Nadat de detectie middels de UXO Drill is uitgevoerd en geen verdachte objecten zijn waargenomen, wordt het gebied vrijgegeven. Hiervoor wordt door een bevoegde OO deskundige van AVG Explosieven Opsporing Nederland een erkende vrijgave opgesteld.
Ontoegankelijke locaties

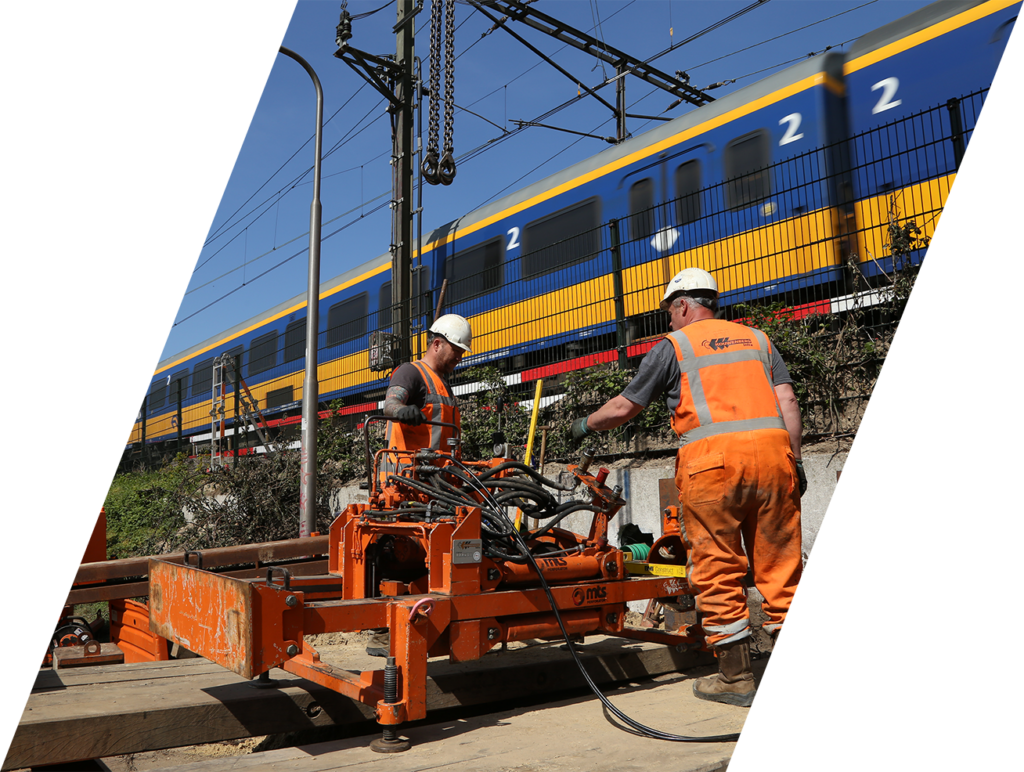

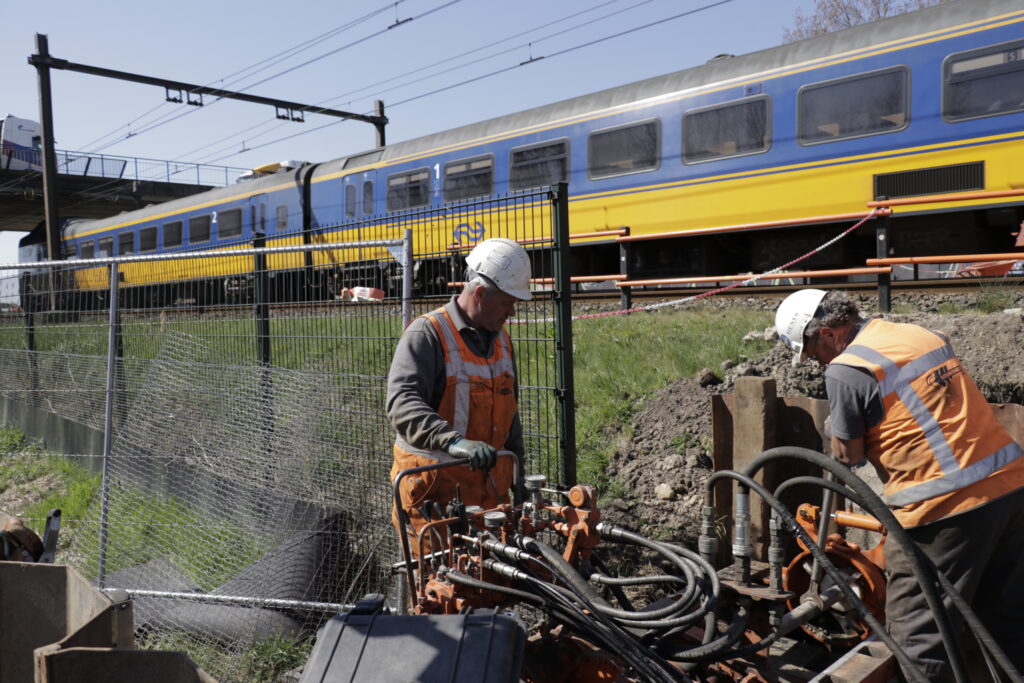

De UXO Drill wordt toegepast in omgevingen die verdacht zijn op ontplofbare oorlogsresten (OO). Indien deze locaties niet afgegraven kunnen of mogen worden, bijvoorbeeld omdat ze zich onder bestaande infrastructuur bevinden zoals een (spoor)weg of gebouw), kan middels de UXO Drill detectie naar OO plaatsvinden tijdens het uitvoeren van de persing. Zodra het gebied is gevrijwaard kunnen benodigde werkzaamheden in het gebied regulier plaatsvinden.
UXO Drill boringen met AVG
Detecteren in combinatie met open front boring
Detectie wordt in combinatie met een open front boring uitgevoerd.
Vliegtuigbommen en granaten
De UXO Drill detecteert zowel vliegtuigbommen als de grotere kaliber granaten.
Non-destructief onderzoek
Geen open ontgraving noodzakelijk.
Objecten onderzoeken en verwijderen

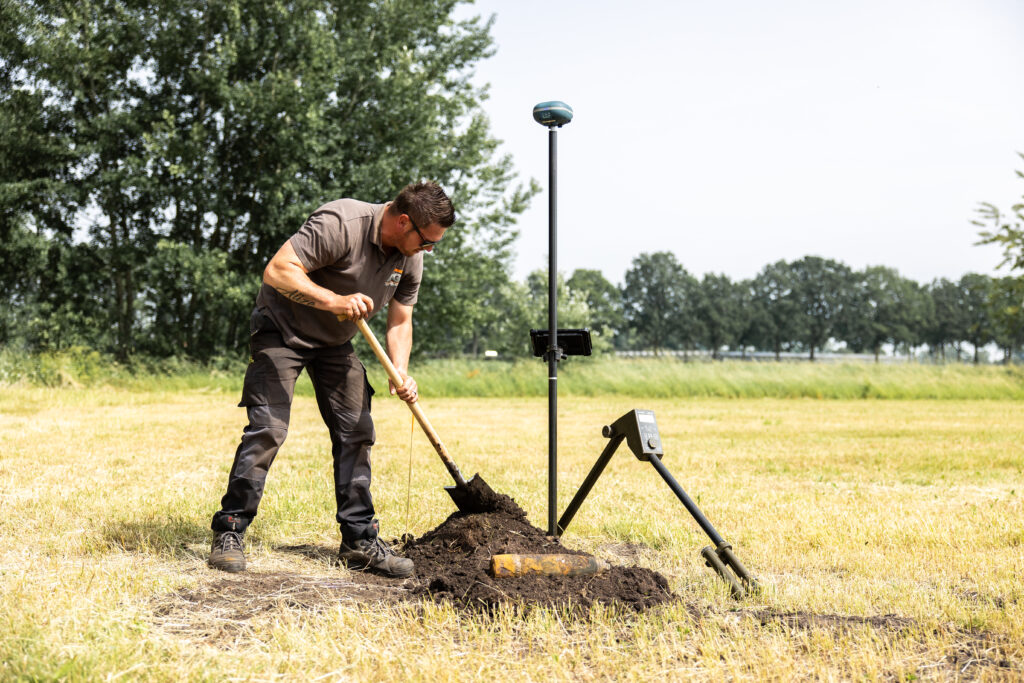

Opgraven en beoordelen van verdachte objecten en gevolgd door vernietiging door de EODD.
Persing in combinatie met detectie
Tijdens het doorpersen van de pilootstang van een pers- naar een ontvangstput vindt realtime detectie door een bevoegde OO deskundige van AVG Explosieven Opsporing Nederland plaats. Indien geen OO worden gedetecteerd wordt het tracé vrijgegeven. Hierna is het mogelijk om aansluitend veilig een buis door te persen.
Open front techniek met UXO Drill

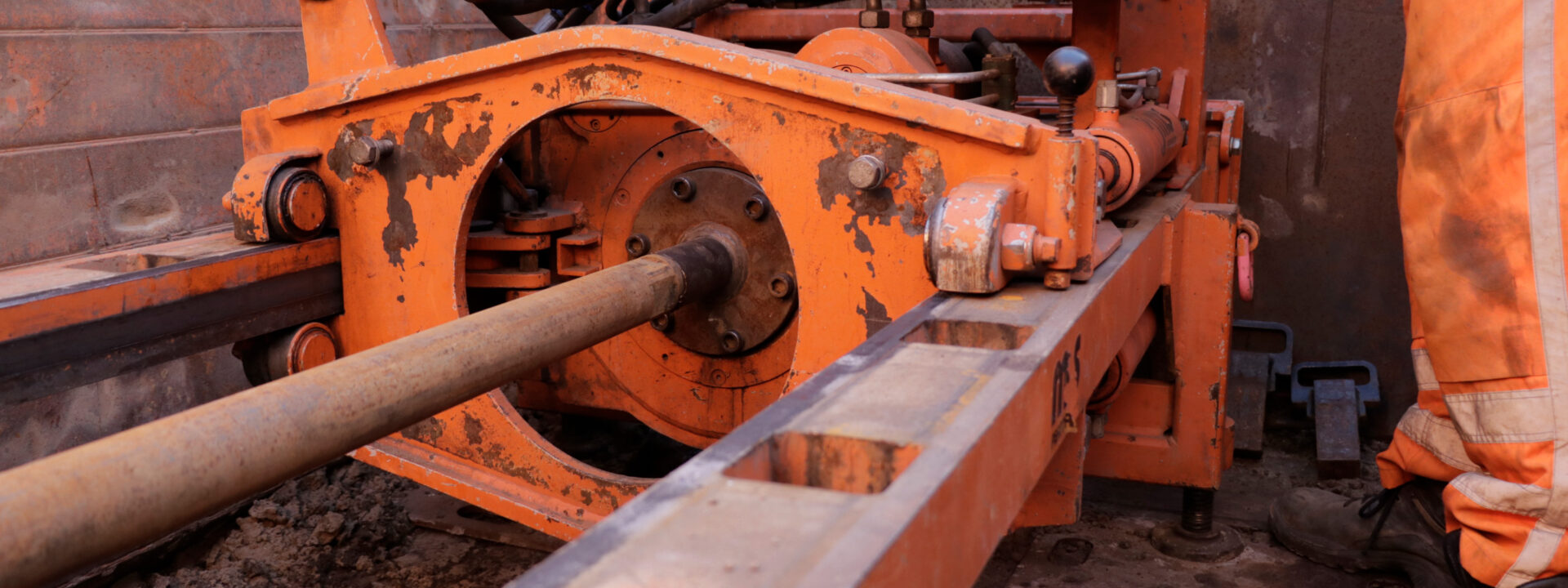

De pilootboring met detectie wordt uitgevoerd door een boormachine uit de open front techniek. De pilootstang wordt middels een persframe van pers- naar ontvangstput geperst, waarbij een optisch meetsysteem zorgdraagt voor een zeer nauwkeurige boring. Tijdens het doorpersen kan rond een straal van ca. 1 meter ontplofbare oorlogsresten (OO) worden opgespoord.
